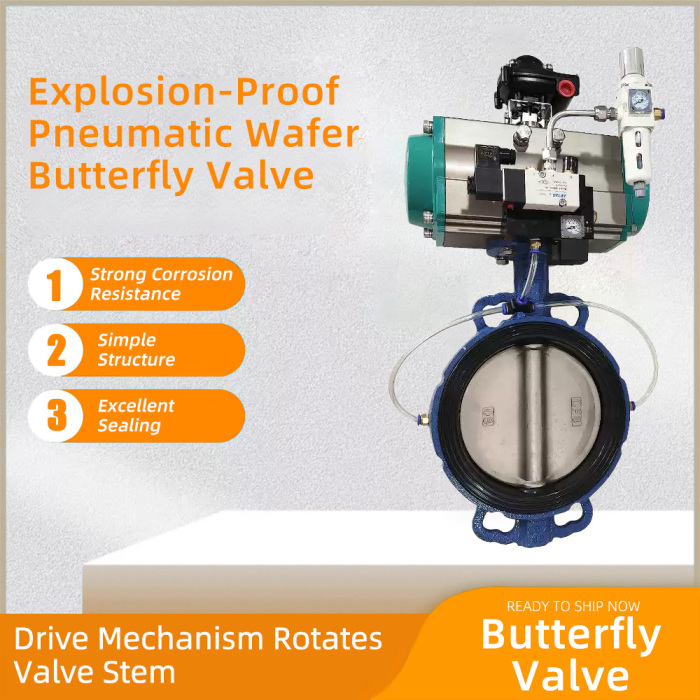

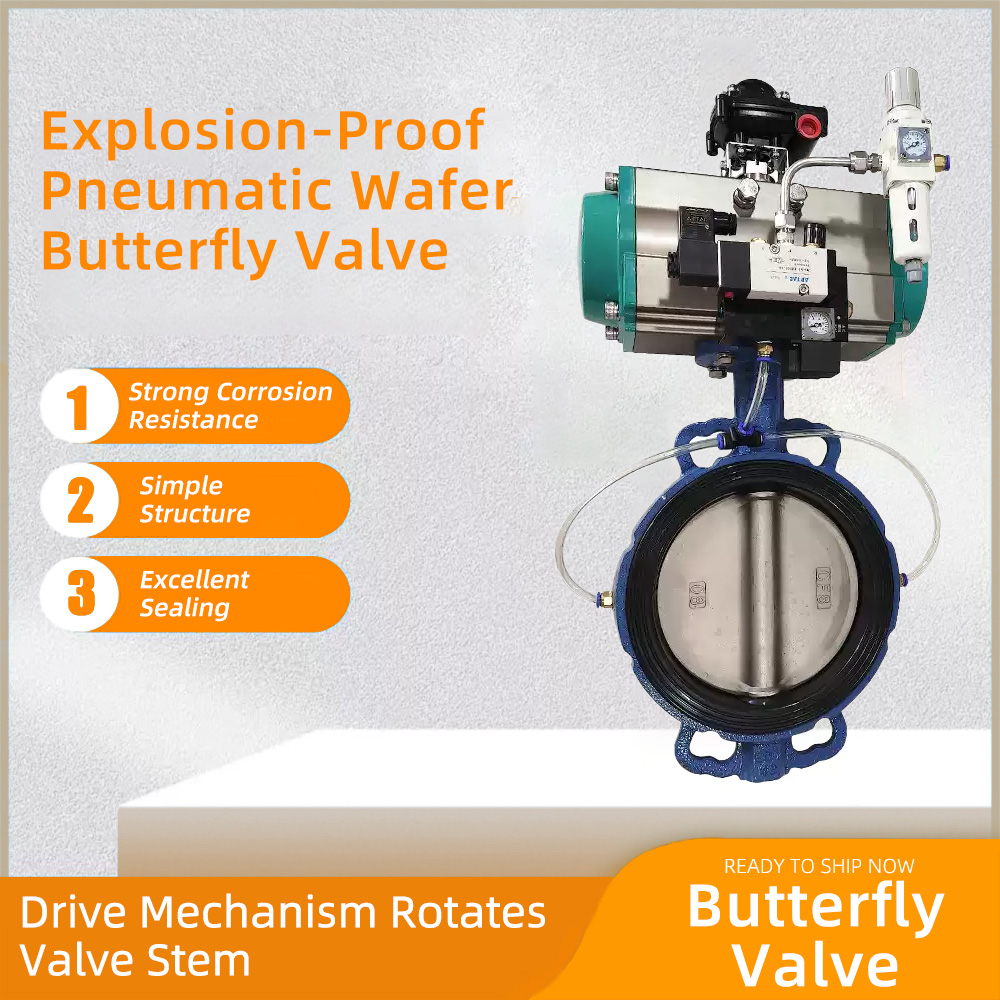

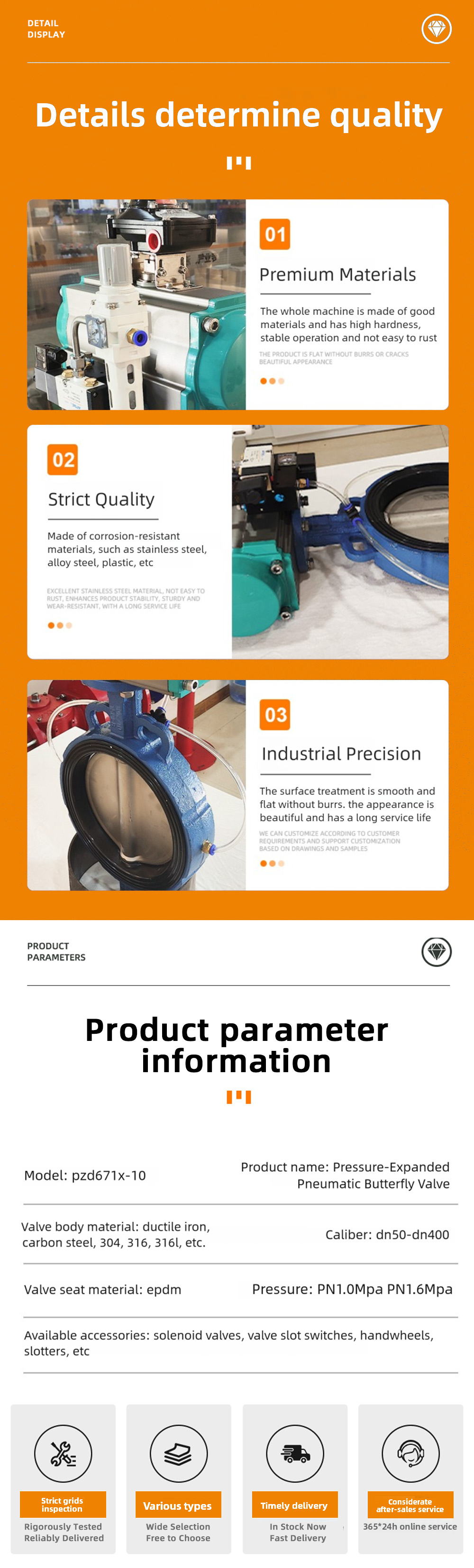

Расширительный пневматический дроссельный клапан PZD671X обеспечивает исключительные характеристики уплотнения для промышленных систем управления потоками. Используя уникальный механизм расширения под давлением, этот клапан обеспечивает перекрытие с нулевой утечкой за счет радиального расширения седла из EPDM относительно стенки трубопровода под давлением. Корпуса клапанов изготовлены из ковкого чугуна, углеродистой стали, нержавеющей стали 304, нержавеющей стали 316 или нержавеющей стали 316L, что обеспечивает коррозионную стойкость для химической обработки, очистки воды и нефтяных систем. Доступный в размерах от DN50 до DN400 с номинальным давлением PN1,0 и PN1,6, этот клапан соответствует стандартам уплотнения ISO 5208 класса VI при температурах от -30°C до 120°C.
Технология расширяющегося уплотнения обеспечивает на 300% большую силу уплотнения по сравнению со стандартными дроссельными клапанами под давлением. Такая конструкция устраняет трение при вращении на 90 градусов, снижая требования к крутящему моменту на 60% и обеспечивая при этом герметичное закрытие даже при работе со средами, содержащими твердые частицы. Ключевые особенности включают возможность двунаправленной герметизации, соответствие пожаробезопасности API 607 и защиту окружающей среды IP67. Бесфланцевая конструкция соединения сокращает монтажное пространство на 50 % по сравнению с фланцевыми клапанами.

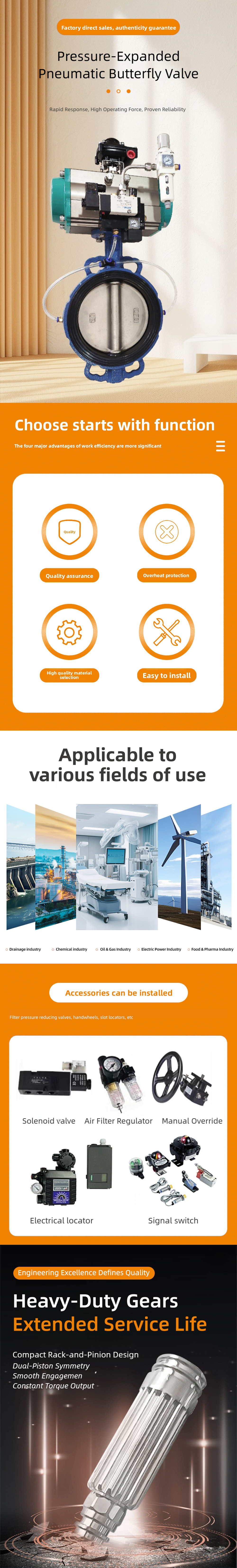

Пневматический привод работает на сжатом воздухе с давлением 0,4–0,7 МПа, что обеспечивает быструю работу на 90 градусов через интерфейсы ISO 5211. Интеграция аксессуаров поддерживает электромагнитные клапаны для автоматического управления, концевые выключатели для обратной связи по положению, ручные штурвалы для аварийного управления и позиционеры для точной модуляции потока. Для установки требуются стандартные пневматические соединения через порты 1/4 дюйма NPT.
Сертификаты производительности включают категорию ATEX 3G для опасных зон 2 и рейтинг безопасности SIL 2. Внешняя поверхность клапана с эпоксидным покрытием обеспечивает устойчивость к брызгам химикатов, а седло из EPDM обеспечивает совместимость с кислотами, щелочами и питьевой водой. Область применения включает системы дозирования химикатов, очистные сооружения, трубопроводные перегрузочные станции и контуры охлаждающей воды.
Интервалы технического обслуживания превышают 100 000 циклов благодаря использованию компонентов из нержавеющей стали 304, не вызывающих истирания. Гидростатические испытания при давлении 2,4 МПа (модели PN1,6) и проверка с частотой 50 000 циклов обеспечивают надежность. Техническая документация включает коэффициенты расхода, характеристики крутящего момента и модели 3D CAD. Глобальное соответствие распространяется на стандарты PED 2014/68/EU и ASME B16.34.
В заключение отметим, что наш широкий ассортимент промышленной арматуры, включая клапанные сборки, прецизионные запорные клапаны, задвижки для тяжелых условий эксплуатации, высокоэффективные поворотные заслонки и автоматизированные пневматические шаровые краны, обеспечивает непревзойденную производительность в системах управления жидкостями. Каждый продукт создан в соответствии со строгими отраслевыми стандартами, что обеспечивает герметичность, долговечность и полную совместимость с различными носителями.
