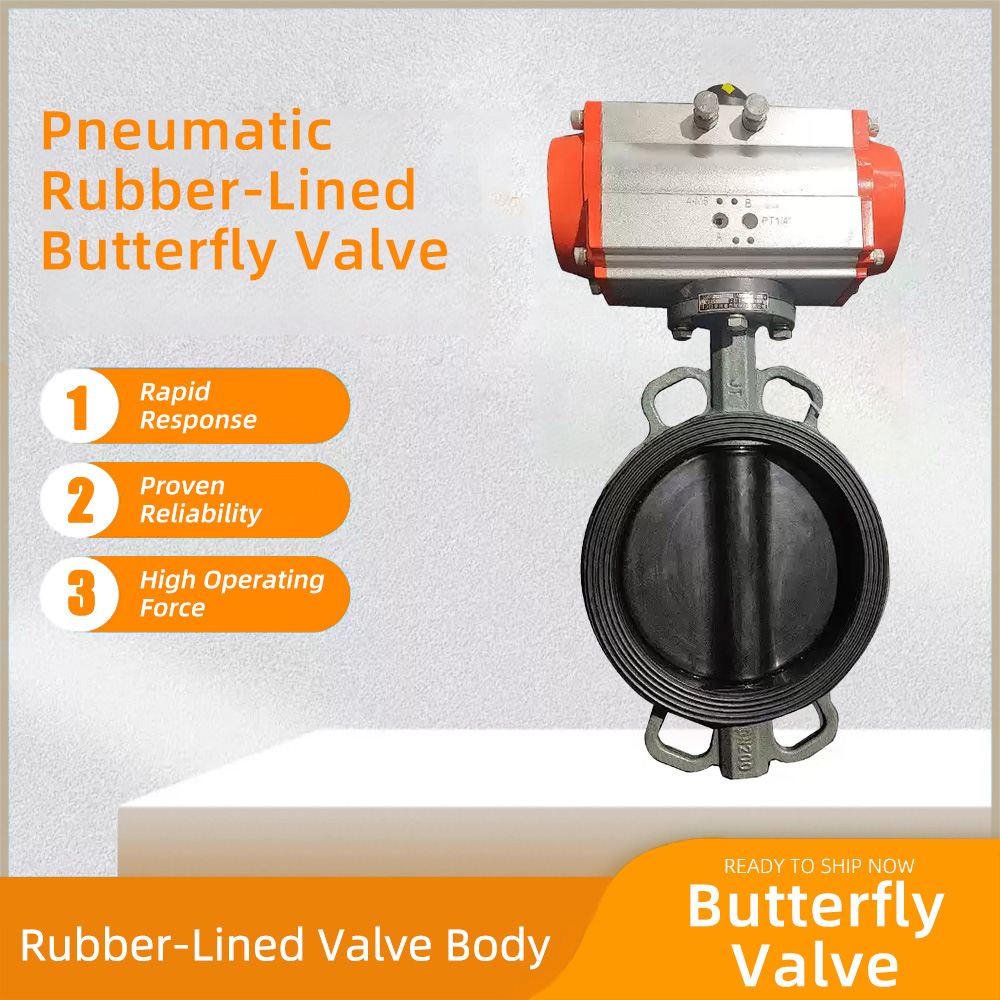

Пневматический клапан бабочки D671J-10Q обеспечивает надежный контроль потока для коррозийных сред в требовании промышленных сред. Этот клапан, оснащенный резиновой подкладкой EPDM или NBR на пластичном железе, углеродичной стали WCB или телах из нержавеющей стали 304/316/316L, обеспечивает исключительную коррозионную устойчивость при химической обработке, передачи нефти и систем очистки сточных вод. Доступные в размерах DN50 до DN900 с рейтингами давления PN1.0, PN1.6 и PN2,5, он удовлетворяет различным требованиям к трубопроводу при сохранении стандартов герметизации ISO 5208 класса V.
Пневматический привод работает на сжатом воздухе 0,4-0,7 МПа, что обеспечивает 90-градусное вращение с помощью привода, соответствующего ISO 5211. Конструкция подключения пластины уменьшает пространство установки на 60% по сравнению с фланговыми клапанами. Толщина резиновой подкладки 3-5 мм обеспечивает полную выделение среды от металлических компонентов, сопротивления кислот, щелочи и абразивных суспензий. Ключевые технические преимущества включают:
Ноль металл до среда контакт
Полная конструкция за отверстия для минимального падения давления
Двунаправленная возможность герметизации
Огненное строительство за API 607
IP67 защита окружающей среды
Аксессуальная интеграция поддерживает соленоидные клапаны для электрического управления, ограниченных переключателей для обратной связи положения, ручной панели для экстренной работы и позиционеров для модуляции потока. Установка требует только стандартных пневматических соединений через 1/4 дюйма NPT.
Сертификаты производительности включают в себя категорию ATEX 3G для опасных зон зоны 2, уровня целостности безопасности SIL 2 и соответствия NACE MR0175. Оптимизированная геометрия диска клапана снижает требования к крутящему моменту на 40% по сравнению с обычными конструкциями. Применение включает в себя системы кислотного дозирования, контроль над суспензией в добыче полезных ископаемых, схемы охлаждения морской воды и фармацевтическую переработку.
Интервалы технического обслуживания превышают 5 лет из-за непринимаемой резиновой поверхности и самоочищающегося диска. Гидростатические испытания при давлении в размере 1,5x и валидации 50 000 циклов обеспечивают надежность. Компактная конструкция позволяет модернизировать установку без модификации трубопровода.
Техническая документация содержит коэффициенты потока CV, спецификации крутящего момента для размеров привода и моделей 3D CAD. Глобальное соответствие охватывает PED 2014/68/EU и ASME B16.34.
