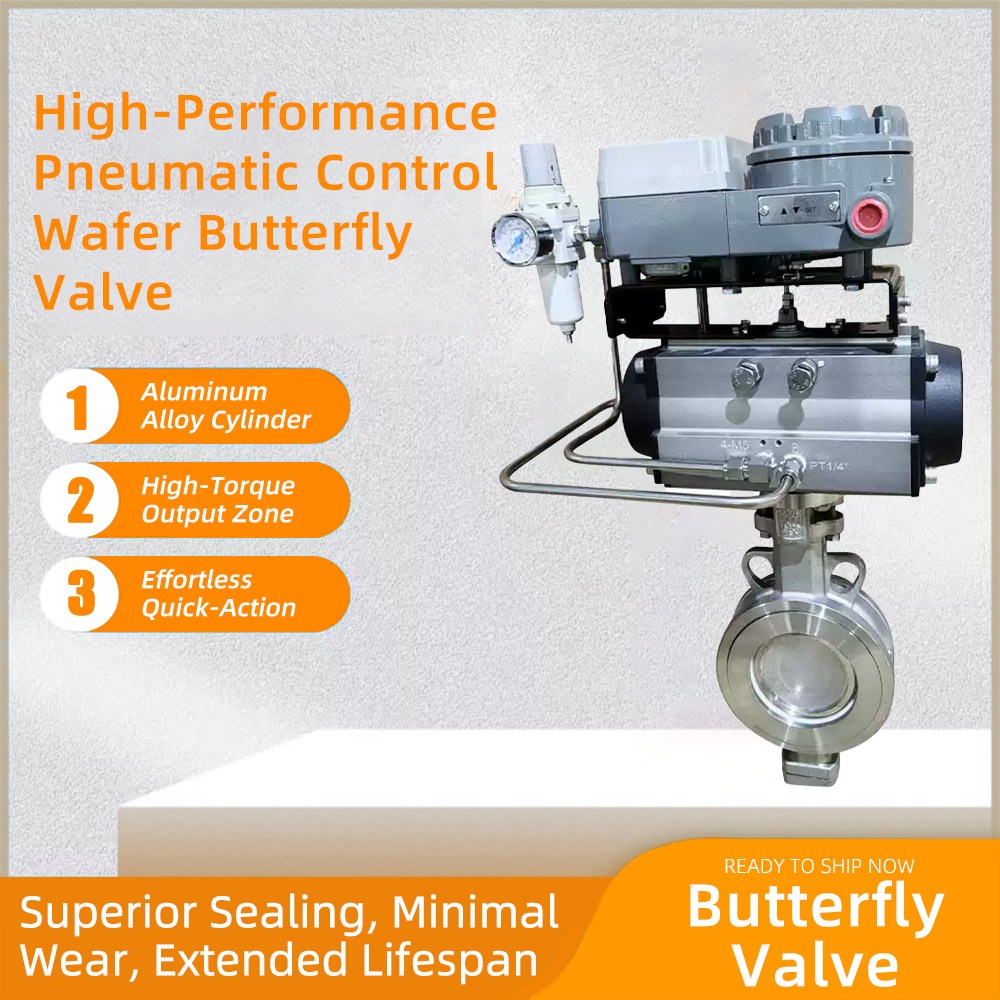

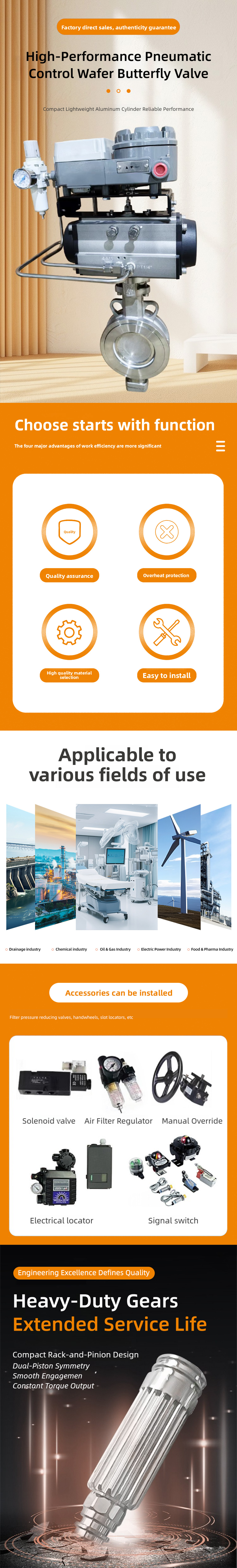

Высокопроизводительный двойной эксцентричный клапан бабочки TD672F-16C обеспечивает превосходный контроль потока для требований промышленных процессов. Инженерный с двойным расчетом диска, этот клапан уменьшает трение сиденья на 70% при достижении пузырькового отключения в высокотемпературных приложениях до 425 ° C. Корпус клапана построен из премиальных материалов, включая углеродистую сталь WCB, 304 из нержавеющей стали, 316 нержавеющей стали и из нержавеющей стали 316L, обеспечивая исключительную коррозионную стойкость для химической обработки, нефтеперерабатывающего труда и систем тепловой энергии.

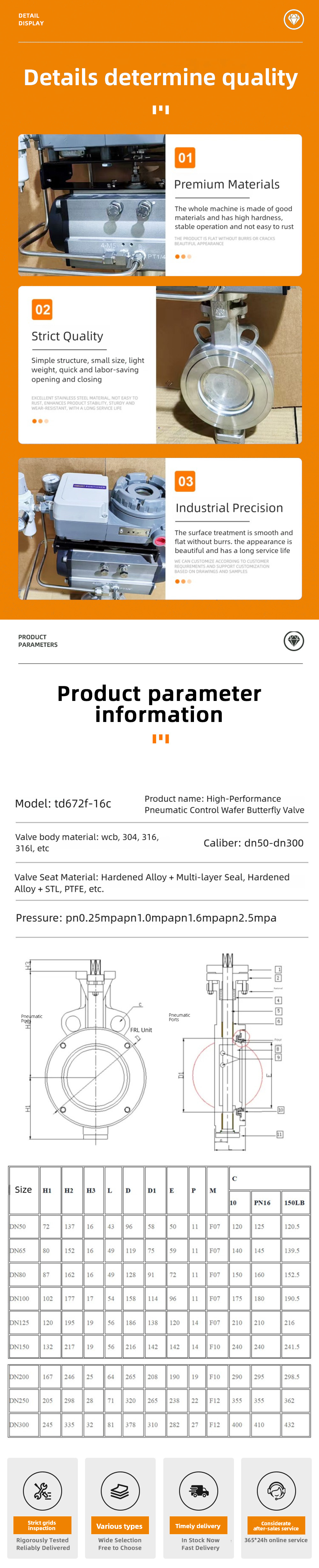

Эта серия клапанов, доступная в размерах DN50 до DN300. Усовершенствованная система герметизации предлагает три конфигурации: закаленный сплав с многослойными уплотнениями для абразивного носителя, stl-армированного закаленного сплава для экстремальной износостойкой стойкости и сидений PTFE для химической совместимости. Оценки давления охватывают PN0.25 для вакуумных систем, PN1.0 для общего промышленного использования, PN1.6 для применений высокого давления и PN2.5 для критических линий процесса.
Двойная ээкцентрическая конструкция имеет механизм CAM-действия, который поднимает диск с сиденья во время начального вращения, что устраняет перетаскивание уплотнения и минимизирует требования к крутящему моменту. Эта инженерная инновация продлевает срок службы места на 300% по сравнению с концентрическими конструкциями, сохраняя при этом стандарты утечки ISO 5208 класса VI. Критические атрибуты производительности включают в себя двунаправленную способность с нулевой протезом, пожарную строительную конструкцию, сертифицированные в соответствии с стандартами API 607, и защита окружающей среды IP67.
Установка получает выгоду от соединения в стиле пластин, уменьшая расстояние между фланцами на 60% по сравнению с стандартными клапанами. Система пневматического применения работает на 4-7 сжатых сжатых воздуха, обеспечивая точную модуляцию 0-90 ° через интерфейсы, соответствующие ISO 5211. Порты интеграции вспомогательной интеграции поддерживают соленоидные клапаны для автоматизированного управления, ограниченные переключатели для обратной связи положения, позиционеров для модуляции потока и ручной ручки для чрезвычайного переопределения.
Материальные преимущества включают:
316 Диск из нержавеющей стали и сбои вала
Осажденные осадки подшипники стеблей
Графитовые фиксаторы сидений
Хромированные шариковые подшипники
Сертификаты производительности включают:
Категория ATEX 3G для опасных зон зоны 2
SIL 2 Уровень целостности безопасности
NACE MR0175 СОВЕТСТВЕННОСТИ
PED 2014/68/EU Директива
Этот клапан снижает потребление энергии на 22% за счет оптимизированной динамики потока, поддерживая коэффициенты CV до 480 для размеров DN300. Применения включают линии подачи химического реактора, высокотемпературные паровые системы, станции переноса сырой нефти и цепи охлаждения электростанции. Интервалы технического обслуживания превышают 200 000 циклов из-за невозможных контактных поверхностей и самооплатываемой геометрии диска.
Техническая документация предоставляет:
Диаграммы коэффициентов потока для проектирования системы
Технические характеристики крутящего момента для размера привода
3D модели CAD для планирования модернизации
Сертификаты испытаний на материалы на 10204 3.1
Гидростатическое тестирование при 2,4 МПа (модели PN1.6) и валидация выносливости 100 000 циклов обеспечивают надежность в критических процессах. Компактная конструкция обеспечивает установку в областях с ограниченными пространством без модификации трубопровода, в то время как доступ к обслуживанию верхнего входа позволяет заменить уплотнение без удаления клапана.
