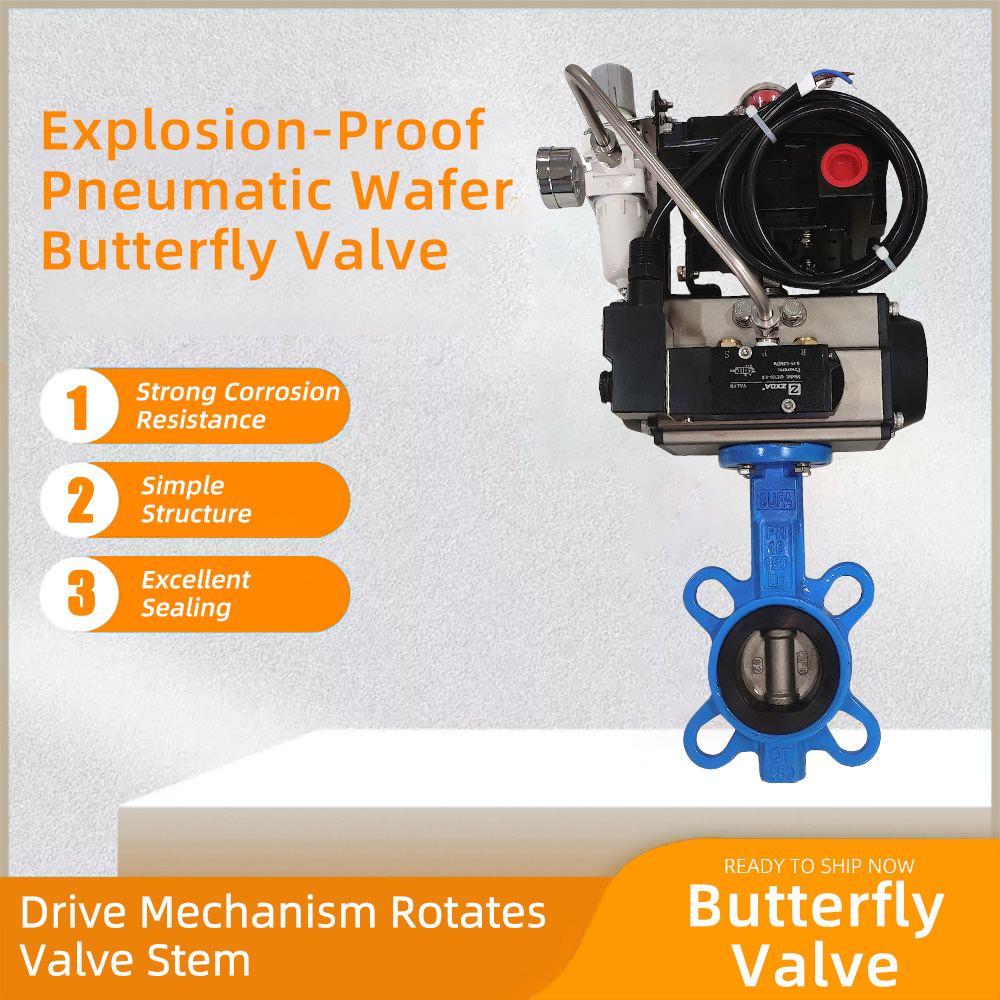

Устойчивый к взрыву мягкий пневматический клапан бабочки обеспечивает критический контроль потока в опасных промышленных средах. Этот клапан, спроектированный с сертифицированными ATEX, предотвращает риски зажигания в взрывной атмосферах, содержащих легковоспламеняющиеся газы, пары или горючие пыли. В корпусе клапана используются надежные материалы, в том числе пластичный железо, углеродистую сталь WCB, 304 из нержавеющей стали, 316 из нержавеющей стали и из нержавеющей стали 316L, обеспечивая индивидуальную коррозионную стойкость для химической обработки, нефтеперерабатывающего труда и других агрессивных применений.
Эта серия клапанов, доступная в DN32 до DN900 В системе мягкого герметизации используется EPDM, нитриловая резина (NBR) или сиденья PTFE для достижения пузырькового отключения (стандарты утечки ISO 5208 класса VI), выдерживая температуры от -30 ° C до 180 ° C. Оценки двойного давления-PN1.0 для стандартных промышленных систем и PN1.6 для применений высокого давления-надежная производительность в условиях сложных условий.
Пневматический привод работает на сжатом воздухе 0,4-0,7 МПа, что обеспечивает точное 90-градусное вращение через интерфейс привода, соответствующий ISO 5211. Конструкция соединения пластины уменьшает пространство установки на 60% по сравнению с фланговыми клапанами, одновременно устраняя проблемы выравнивания болтов. Критические функции безопасности включают в себя компоненты из нержавеющей стали из нержавеющей стали, экранирование электромагнитной совместимости (EMC) и защиту окружающей среды IP67.
Поддержка интеграции аксессуаров:
Соленоидные клапаны для электрического приготовления
Ограниченные переключатели для обратной связи положения
Ручные ручки для аварийной работы
Позиционеры для модуляции управления потоком
Установка требует только стандартных пневматических соединений с помощью 1/4 дюймовых портов NPT. Внешняя отделка с эпоксидным покрытием противостоит химическим всплескам и ультрафиолетовым ультрафиолетовым ультрафиолетовым излучением, в то время как сборы с точкой диска и вала обеспечивают минимальные операционные крутящие моменты. Интервалы обслуживания превышают 100 000 циклов из-за незвуковых контактных поверхностей и самоочищающихся подшипников.
Ключевые технические преимущества включают:
40% более быстрый отклик, чем стандартные клапаны (вращение 90 ° в 0,4 с)
Способность к двунаправленной герметизации
Пожарный дизайн сертифицирован в соответствии с стандартами API 607
55% снижение веса по сравнению с чугунными альтернативами
Сертификаты производительности включают:
Категория ATEX 3G (зона 2 опасные зоны)
IECEX EX EC IIC T4 GC Сертификация
SIL 2 Уровень целостности безопасности
NACE MR0175 СОВЕРИТЕЛЬНОСТЬ
Этот клапан снижает потребление энергии на 18% за счет оптимизированной динамики потока, поддерживая коэффициенты CV до 850 для размеров DN300. Применение охватывает химические системы дозирования, станции переноса сырой нефти, средства по переработке СПГ, фармацевтические производственные линии и очистные сооружения.
Техническая документация предоставляет:
Технические характеристики крутящего момента для размера привода
Диаграммы коэффициентов потока для проектирования системы
3D модели CAD для планирования модернизации
Сертификаты испытаний на материалы на 10204 3.1
Глобальное соответствие охватывает PED 2014/68/EU Diface Directives и стандарты клапана ASME B16.34. Гидростатическое тестирование при 2,4 МПа (модели PN1.6) и тестирование на выносливость 50 000 циклов подтверждают надежность в критических процессах. Компактная конструкция пластина позволяет устанавливать в области, ограниченные пространством без модификации трубопровода.
Техническое обслуживание поля упрощается с помощью верхнего доступа к внутренним компонентам, что позволяет заменить уплотнение без удаления клапана. Все смачиваемые компоненты соответствуют стандартам FDA 21 CFR 177.2600 для случайного контакта с пищевыми продуктами, поддержкой использования в напитках и фармацевтической промышленности.
