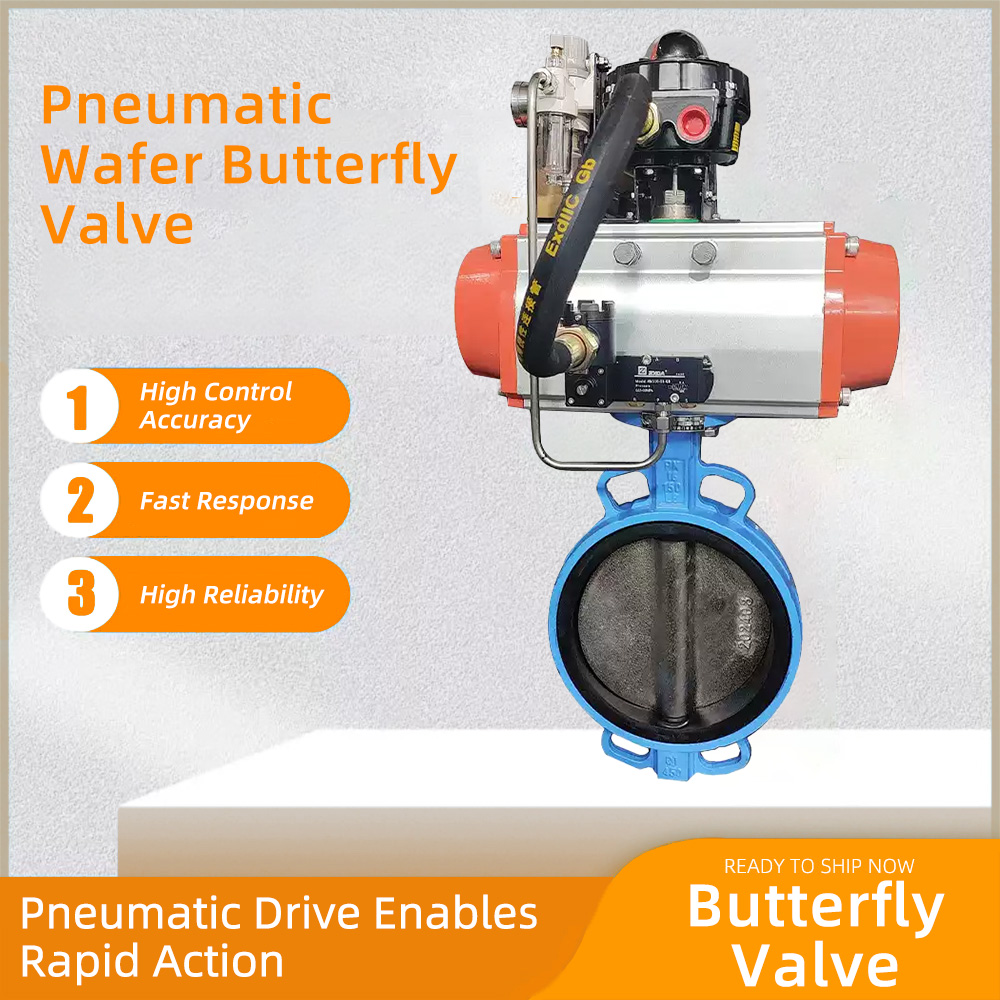

Пневматический пластинный клапан D671F-10 для бабочки бабочки обеспечивает контроль точного потока для систем промышленных трубопроводов, требующих надежной работы. Этот клапан, спроектированный с мягкой затяжкой, обеспечивает отключение пузырькового применения в химической обработке, переносе нефть и применении для очистки воды. Корпус клапана изготавливается из надежных материалов, включая пластичный железо, углеродную сталь WCB и нержавеющую сталь 304/316/316L, обеспечивая индивидуальную коррозионную стойкость для различных рабочих сред.
Эта серия клапанов, доступная в размерах DN32 до DN900, вмещает конфигурации трубопроводов от компактных линий процесса до крупных распределительных сетей. Система мягкого герметизации использует EPDM, силиконовые резины или сиденья PTFE для достижения стандартов утечки ISO 5208 класса VI, выдерживая температуры от -20 ° C до 180 ° C. Многочисленные рейтинги давления-PN0,25 для систем низкого давления, PN1.0 для общего промышленного использования, PN1.6 для применений с высоким потоком и PN2.5 для линий под давлением-оптимальная совместимость с рабочими требованиями.
Пневматический привод работает на стандартном 4-7-барном сжатом воздухе, преобразуя энергию в точное 90-градусное вращение через интерфейс привода, соответствующий ISO 5211. Конструкция подключения в стиле пластин сокращает время установки на 70% по сравнению с фланговыми клапанами при минимизации требований к пространству. Ключевые технические особенности включают в себя стволовые уплотнения с нулевым обслуживанием, двунаправленные возможности герметизации и безопасную строительную конструкцию, сертифицированную в соответствии с стандартами API 607.
Аксессуальная интеграция поддерживает соленоидные клапаны для электрического управления, ограниченные переключатели для обратной связи положения, ручные ручные пробежи для аварийной работы и позиционеров для модуляции управления потоком. Внешняя отделка, покрытая эпоксидным, противоречит химическому воздействию и ухудшению ультрафиолетового излучения, в то время как бесконтактная конструкция уплотнения расширяет интервалы обслуживания после пяти лет в стандартных условиях.
Сертификаты производительности включают в себя категорию ATEX 3G для зоны 2 опасных зон, уровня целостности безопасности SIL 2 и NACE MR0175 Sour Gas Compliance. Оптимизированная конструкция диска сводит к минимуму падение давления при сохранении характеристик ламинарного потока, снижая потребление энергии в насосных системах до 15%. Благодаря 100 000+ циклом, этот клапан превышает стандарты долговечности отрасли для высокочастотных операций.
Установка требует базовых пневматических соединений с помощью 1/4 дюймовых портов NPT. Компактная конструкция пластины обеспечивает прямое монтаж между фланцами трубопроводов без дополнительного аппаратного обеспечения, значительно снижая затраты на установку. Полевое обслуживание упрощается через доступ к внутренним компонентам без разборки трубопроводов.
Типичные применения включают системы химического дозирования в фармацевтическом производстве, перенос сырой нефти на трубопроводных станциях, регулирование охлаждающей воды на электростанциях, контроль над суспензией в добыче полезных ископаемых и сети распределения питьевой воды. Техническая документация включает в себя коэффициенты потока CV, спецификации крутящего момента для размеров привода и модели 3D CAD для планирования интеграции.
Global Compliance охватывает PED 2014/68/EU Diface Directives и ASME B16.34 Стандарты конструкции клапана. Клапаны проходят строгие гидростатические испытания при в 1,5 разах с оценкой давления и эксплуатационного цикла до отправки, обеспечивая долгосрочную достоверность в требовательной промышленной среде.
