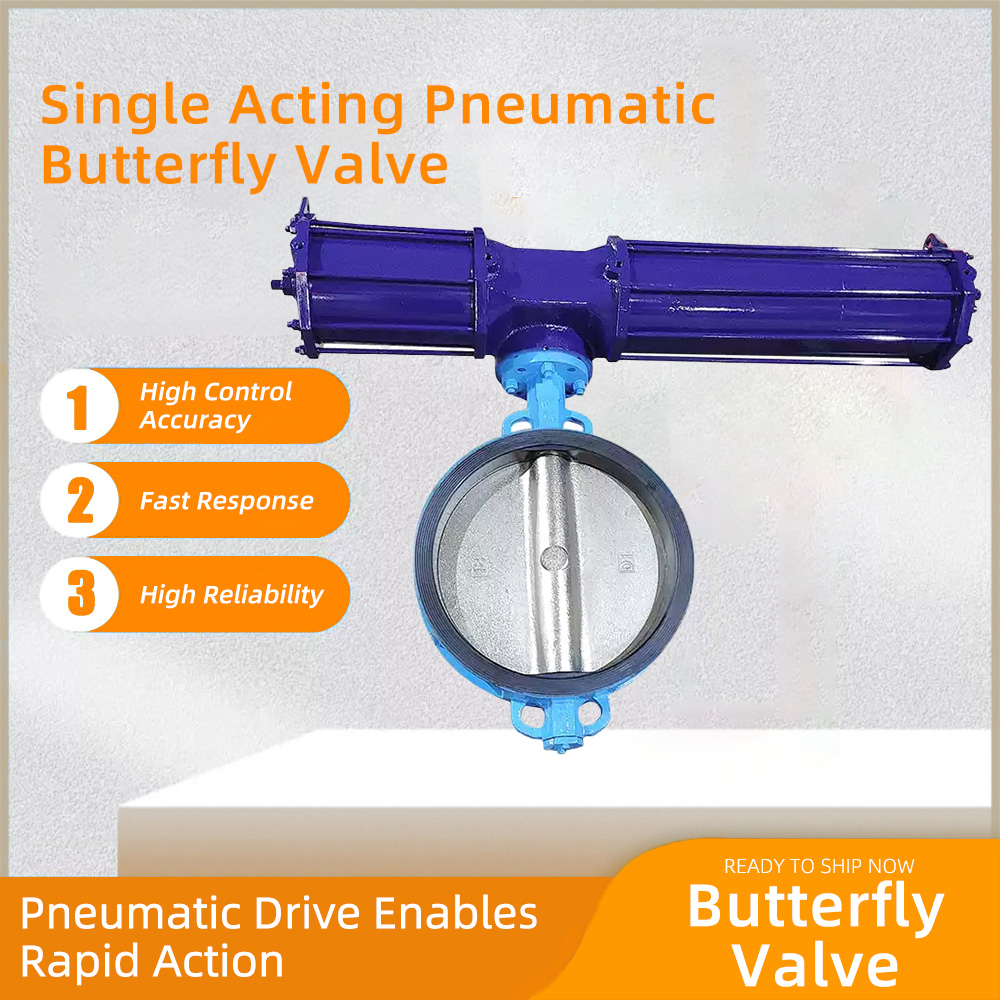

Единый актерский мягкий пневматический клапан бабочки обеспечивает надежный контроль потока для промышленных применений, требующих сбои. Разработанный с механизмом возврата пружины, этот клапан автоматически возвращается в закрытое положение при потере давления воздуха, обеспечивая безопасность процессов на химических заводах, нефтяных объектах и системах очистки воды. Корпус клапана построен из прочных материалов, включая пластичный железо, углеродистую сталь WCB и нержавеющую сталь 304/316/316L, предлагая коррозионную стойкость, адаптированную для конкретной среды и условий окружающей среды.
Эта серия клапанов, доступная в размерах от DN50 до DN900, соответствует разнообразным требованиям трубопровода. Система мягкого герметизации использует EPDM, силиконовые резины или сиденья PTFE для достижения пузырькового отключения (стандарты ISO 5208 класса VI), выдерживая температуры от -20 ° C до 180 ° C. Многочисленные рейтинги давления-PN0,25 для систем низкого давления, PN1.0 для общего промышленного использования, PN1.6 для применений с высоким потоком и PN2.5 для линий под давлением-совместимость с различными операционными требованиями.
Пневматический привод работает на стандартном 4-7-барном сжатом воздухе, преобразуя энергию в точное 90-градусное вращение через интерфейс привода, соответствующий ISO 5211. Функциональность одноактивного действия обеспечивает пневматическое отверстие с помощью Spring с помощью закрытия, обеспечивая критическую производительность сбоев во время прерываний питания. Конструкция соединения в стиле пластин сокращает время установки на 60% по сравнению с фланговыми клапанами при минимизации требований к пространству.
Ключевые технические функции включают
Стволовые уплотнения с нулевым обслуживанием с самосмночными подшипниками
316 вал диска из нержавеющей стали для повышенного сопротивления крутящего момента
Двунаправленная возможность герметизации
Огненное строительство (сертифицировано API 607)
Рейтинг защиты окружающей среды IP67
Поддержка интеграции аксессуаров
Соленоидные клапаны для удаленного электрического контроля
Ограниченные переключатели для обратной связи положения клапана
Ручные ручки для аварийной работы
Позиционеры для модуляции точного потока
Установка требует базовых пневматических соединений через 1/4 дюймовые порты NPT. Эпоксидное покрытие внешнее воздействие противостоят химическому воздействию и ухудшению ультрафиолетового излучения. Интервалы обслуживания превышают пять лет при стандартных условиях из-за неконтактных поверхностей герметизации и закаленных краев диска.
Сертификаты производительности включают
Категория ATEX 3G для опасных зон зоны 2
SIL 2 Уровень целостности безопасности
NACE MR0175 СОВЕТСТВЕННОСТИ
EN 1092-1 Проверка проверки давления
Эта серия клапанов сочетает в себе надежную инженерию с точным управлением потоком, обеспечивая надежную производительность в приложениях, требующих устойчивости к коррозии, безопасной эксплуатации и нулевой утечки. Оптимизированная конструкция диска минимизирует падение давления при сохранении характеристик ламинарного потока, снижая потребление энергии в насосных системах. Благодаря 100 000+ циклом, этот клапан превышает стандарты долговечности отрасли для высокочастотных операций.
Типичные приложения включают
Химические системы дозирования в фармацевтическом производстве
Передача сырой нефти на трубопроводных станциях
Регуляция охлаждающей воды на электростанциях
Контроль за проселением в добыче полезных ископаемых
Сеты распределения питьевой воды
Процессы очистки сточных вод
Техническая документация включает в себя спецификации крутящего момента для размеров привода, диаграмм коэффициента потока (CV) для проектирования системы и моделей 3D CAD для планирования установки. Global Compliance охватывает PED 2014/68/EU Diface Directives и ASME B16.34 Стандарты конструкции клапана.
