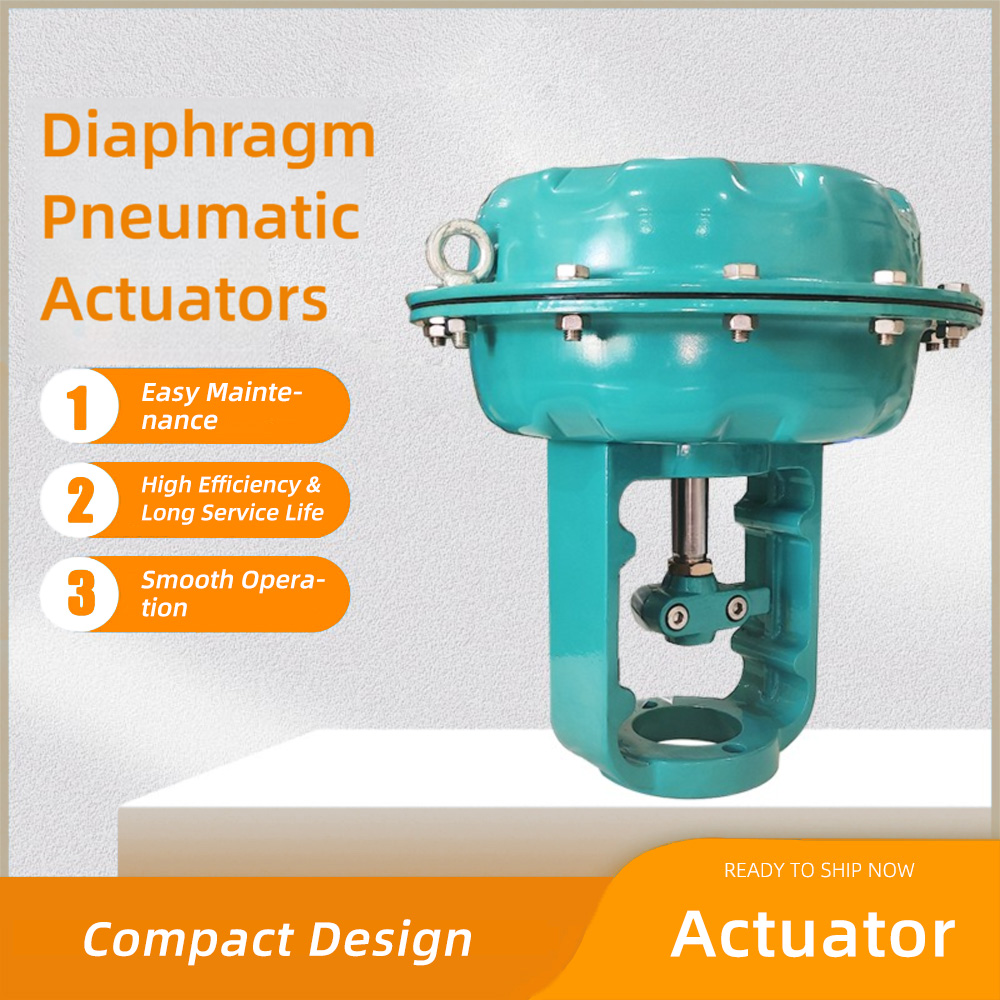

Чугунные мембранные пневматические приводы одностороннего действия — пневматические приводы с большой тягой (и надежная альтернатива установкам с гидравлическими приводами, требующими сложного обслуживания) — обеспечивают мощную линейную передачу усилия для прецизионных промышленных регулирующих клапанов, что делает их надежным выбором для производителей клапанов, производящих клапаны, сертифицированные по стандарту ISO 9001 и клапаны, сертифицированные TS. Эти приводы, оснащенные прочным чугунным корпусом, обеспечивают исключительную структурную целостность и ударопрочность в сложных промышленных условиях и идеально подходят для привода автоматических регулирующих клапанов, требующих надежной и безотказной работы. Работая в стандартном диапазоне давления воздуха от 0,4 до 0,7 МПа, они преобразуют пневматическую энергию в линейное движение с высокой тягой с помощью эффективного мембранного механизма, который подходит для задвижек линейного типа и специализированных регулирующих клапанов.
Эта серия приводов, доступная в различных размерах от моделей ZHA11 до ZHA56, соответствует разнообразным требованиям промышленных регулирующих клапанов на предприятиях химической обработки, нефтепереработки и водоочистки, включая сопряжение с пневматическими шаровыми кранами (для вариантов линейного управления) и дроссельными клапанами (в специализированных установках с линейным приводом). Конструкция с пружинным возвратом одностороннего действия обеспечивает автоматическую отказоустойчивую работу: сжатый воздух выдвигает шток привода, а внутренние пружины обеспечивают положительный возврат при потере давления воздуха — важнейшая функция безопасности для сертифицированных TS клапанов, которые сохраняют положение во время сбоев питания или подачи воздуха, особенно в системах аварийного отключения для задвижек и автоматических регулирующих клапанов.
Чугунная конструкция обеспечивает долговечность и устойчивость к вибрациям, что соответствует требованиям надежности клапанов, сертифицированных по стандарту ISO 9001. Прецизионные компоненты, включая шток из нержавеющей стали, усиленную диафрагму и бронзовые направляющие втулки, обеспечивают плавную работу с минимальным трением — ключевое преимущество перед гидравлическими приводами, которые часто страдают от утечек жидкости. Мембранный механизм преобразует давление воздуха непосредственно в линейное усилие без поршневых уплотнений, устраняя риск утечек и сокращая потребности в техническом обслуживании для производителей клапанов и конечных пользователей. Усилие усилия варьируется от 800 Н до 15 кН для всей серии моделей с точностью позиционирования в пределах ± 0,25% от полного хода, чего достаточно для приведения в действие больших задвижек и регулирующих клапанов, изготовленных по индивидуальному заказу, в тяжелых технологических процессах.
Гибкость установки повышается за счет стандартизированных монтажных интерфейсов, совместимых с проходными клапанами, промышленными регулирующими клапанами и другими механизмами линейного перемещения, включая линейные варианты пневматических шаровых кранов 适配 и схемы управления дроссельными клапанами. Несколько портов для аксессуаров позволяют напрямую интегрировать важные компоненты, которые оптимизируют работу автоматического регулирующего клапана: электромагнитные клапаны для дистанционного управления включением/выключением, воздушные фильтры-регуляторы для подачи чистого, сухого воздуха, механические или бесконтактные концевые выключатели для обратной связи по положению, электропневматические позиционеры для точного модулирующего управления и маховики ручного дублирования для аварийного режима работы — все это необходимо для плавной интеграции со специальными регулирующими клапанами, адаптированными к конкретным промышленным потребностям.
Прочная конструкция приводов выдерживает суровые условия эксплуатации, включая экстремальные температуры от -30°C до 150°C, что идеально подходит для пневматических шаровых кранов и задвижек в высокотемпературных средах, таких как нефтепереработка. Чугунный корпус обеспечивает естественную невосприимчивость к электромагнитным/радиочастотным помехам и сертифицирован по неискрящей безопасности, что делает его пригодным для взрывоопасных сред, где клапаны, сертифицированные TS, являются обязательными. Материалы диафрагмы включают армированный нитриловый каучук (для стандартных промышленных регулирующих клапанов) и альтернативные фторуглероды (для химически стойких нестандартных регулирующих клапанов).
Для ввода в эксплуатацию на месте требуются только базовые пневматические соединения с использованием портов NPT 1/4 дюйма, а компактная конструкция сводит к минимуму требования к пространству, обеспечивая при этом превосходное соотношение тяги к размеру по сравнению с поршневыми пневматическими приводами. Для достижения оптимальной производительности установите блоки подготовки воздуха на входе (25-микронные сажевые фильтры, регуляторы давления с манометрами) — стандартная практика для поддержания надежности сертифицированных по ISO 9001 клапанов и систем автоматических регулирующих клапанов.
Ключевые эксплуатационные преимущества включают плотность осевого усилия на 40 % выше, чем у поршневых приводов, работу без технического обслуживания, защиту IP66, устойчивость к вибрации до 15 g и срок службы 100 000 циклов, что соответствует долгосрочным требованиям к производительности промышленных регулирующих клапанов. Сценарии внедрения охватывают важнейшие области применения: автоматизация автоматических регулирующих клапанов в химических реакторах, клапаны регулирования расхода в нефтепереработке, управление задвижками в электроэнергетике и клапаны регулирования pH в водоподготовке — все это основные области применения для производителей клапанов, производящих клапаны, сертифицированные по ISO 9001, и клапаны, сертифицированные TS.

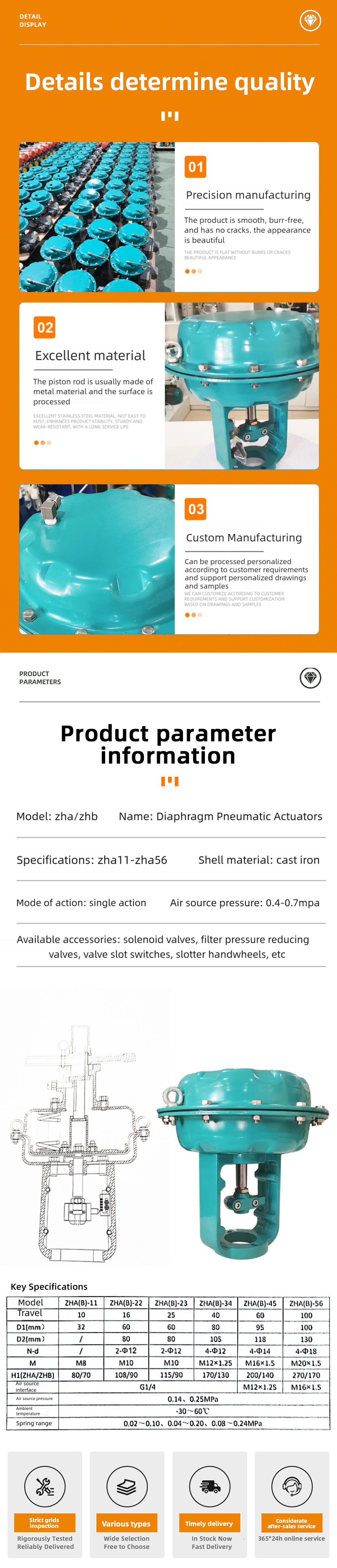

Техническая поддержка включает в себя диаграммы калибровки тяги для соответствия промышленным регулирующим клапанам, пневматические схемы и чертежи с размерами для планирования интеграции. Глобальное соответствие охватывает стандарты монтажа ISO 5211 (в соответствии с интерфейсами пневматических шаровых кранов и дроссельных заслонок), сертификацию безопасности SIL 2 и одобрение ATEX, что обеспечивает совместимость с глобальными системами автоматических регулирующих клапанов.
Чугунные мембранные пневматические приводы одностороннего действия сочетают в себе высокую тяговую мощность с надежной и безотказной работой, обеспечивая точное линейное управление для промышленных регулирующих клапанов. Они сочетают в себе долговечность, сертификацию безопасности и низкие эксплуатационные расходы, что делает их важным компонентом для производителей клапанов и конечных пользователей, которые полагаются на решения с пневматическими приводами для клапанов, сертифицированных по стандарту ISO 9001, клапанов, сертифицированных TS, и регулирующих клапанов, изготовленных по индивидуальному заказу.
