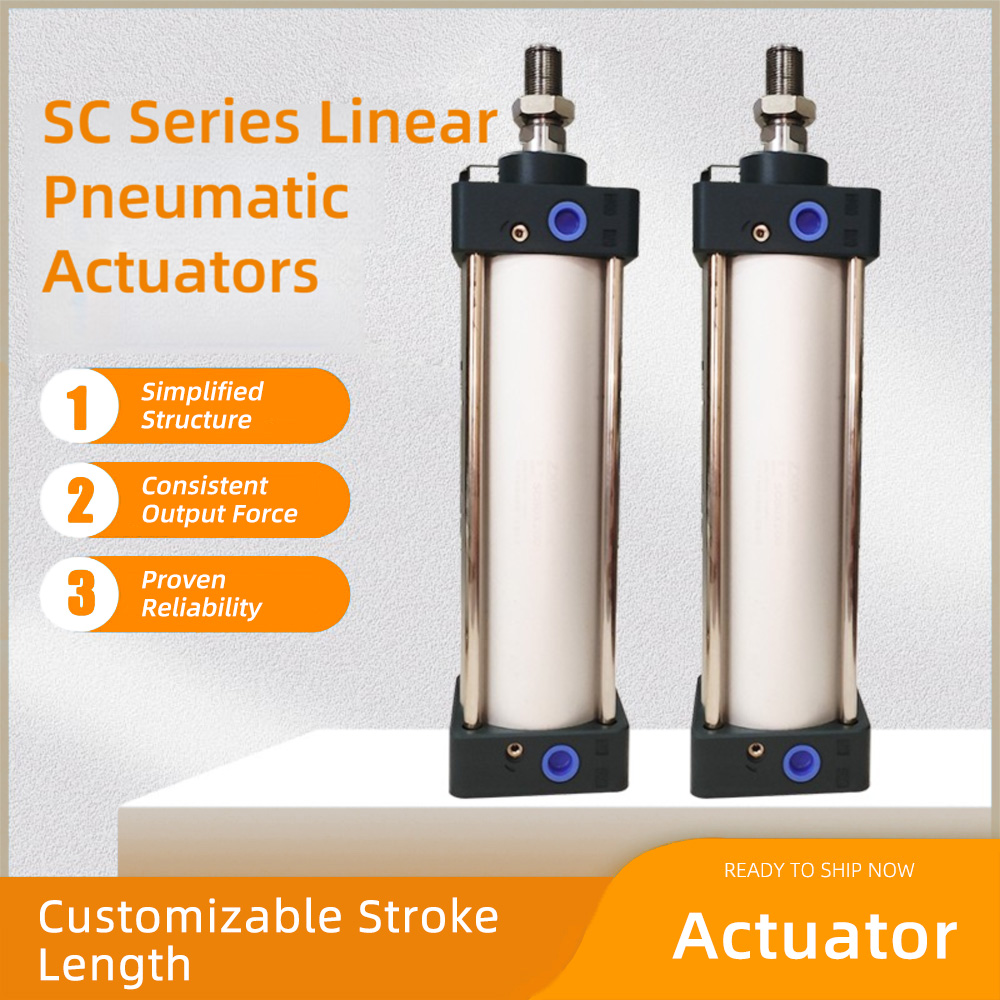

Алюминиевые линейные пневматические приводы серии SC — легкий и высокоточный пневматический привод, альтернатива громоздким гидравлическим приводам, — представляют собой высокоточные решения управления движением для систем промышленной автоматизации, включая те, которые обеспечивают работу автоматических регулирующих клапанов и промышленных регулирующих клапанов. Эти приводы, выполненные в корпусе из авиационного алюминиевого сплава, обеспечивают исключительную коррозионную стойкость, сохраняя при этом структурную целостность в сложных условиях, что соответствует стандартам долговечности клапанов, сертифицированных по стандарту ISO 9001, и клапанов, сертифицированных TS, выпускаемых производителями клапанов. Работая в диапазоне давления воздуха 300–800 кПа (3–8 бар), они обеспечивают надежную передачу линейного усилия в различных отраслях промышленности: от приведения в действие пневматического шарового крана до управления задвижками.
Серия SC, доступная с диаметром отверстия от 32 мм до 250 мм, соответствует различным требованиям к усилию — от легких задач по позиционированию небольших дроссельных заслонок до тяжелых условий эксплуатации для больших регулирующих клапанов, изготовленных по индивидуальному заказу. Конструкция из анодированного алюминия обеспечивает естественную устойчивость к электромагнитным и радиочастотным помехам и исключает риск искрения, что делает эти приводы пригодными для установки во взрывоопасных средах, где часто требуются клапаны, сертифицированные TS. Прецизионное хонингование цилиндров и современные системы уплотнений гарантируют стабильную работу с минимальными потерями на трение, что является ключевым преимуществом для поддержания точности работы промышленных регулирующих клапанов.
Пневматическая конструкция двойного действия обеспечивает создание двунаправленной силы без помощи пружины — основное преимущество технологии пневматического привода по сравнению с системами гидравлического привода, в которых используются резервуары с жидкостью. Сжатый воздух поступает в специальные порты для выдвижения или втягивания штока поршня, преобразуя пневматическую энергию в точное линейное движение, идеально подходящее для привода задвижек линейного типа или модулирующих автоматических регулирующих клапанов. Эта конфигурация обеспечивает быстрое время отклика менее 1 секунды при давлении 6 бар, создавая при этом осевые усилия от 150 Н до 15 кН во всем диапазоне размеров, что достаточно для приведения в действие пневматических шаровых кранов, дроссельных заслонок и даже специализированных регулирующих клапанов, изготовленных по индивидуальному заказу производителями клапанов. Необслуживаемая конструкция включает самосмазывающиеся подшипники и трехкромочные уплотнения штока, которые выдерживают непрерывную работу при температуре окружающей среды от -15°C до 80°C, обеспечивая долговременную надежность сертифицированных по ISO 9001 клапанов в суровых условиях.
Универсальность установки повышается за счет нескольких вариантов монтажа, включая конфигурации переднего фланца, заднего шарнира и центральной цапфы, совместимые с монтажными интерфейсами пневматических шаровых кранов, дроссельных заслонок и задвижек. Стандартизированные дополнительные порты обеспечивают плавную интеграцию критически важных компонентов, которые оптимизируют работу промышленных регулирующих клапанов: электромагнитные клапаны для электрического управления, фильтры-регуляторы для подготовки воздуха, позиционные переключатели для определения конечного хода, электропневматические позиционеры для пропорционального управления и маховики ручного дублирования для аварийного режима — все это необходимо для плавной интеграции как со стандартными, так и с заказными регулирующими клапанами.
Коррозионностойкие свойства приводов (поверхности из твердого анодированного алюминия, поршневые штоки из нержавеющей стали) обеспечивают долговечность в суровых условиях — идеально подходят для пневматических шаровых кранов и задвижек, подвергающихся воздействию химикатов, высокой влажности или внешних условий. В системах уплотнений используются полиуретановые материалы, совместимые с промышленными смазочными материалами, сохраняющие при этом рабочие характеристики во всем температурном диапазоне, отвечая требованиям долговечности клапанов, сертифицированных по стандарту ISO 9001, и клапанов, сертифицированных TS. Для установки на месте требуются базовые пневматические соединения с использованием стандартных портов 1/4 NPT, а модульная конструкция обеспечивает гибкость ориентации на 360 градусов для размещения машин с ограниченным пространством, в которых размещены промышленные регулирующие клапаны. Для достижения оптимальной производительности необходимо установить блоки подготовки воздуха на входе (40-микронные сажевые фильтры, регуляторы давления с влагоотделителями) — стандартная практика для сохранения надежности систем автоматических регулирующих клапанов с приводом от пневматических приводов.
