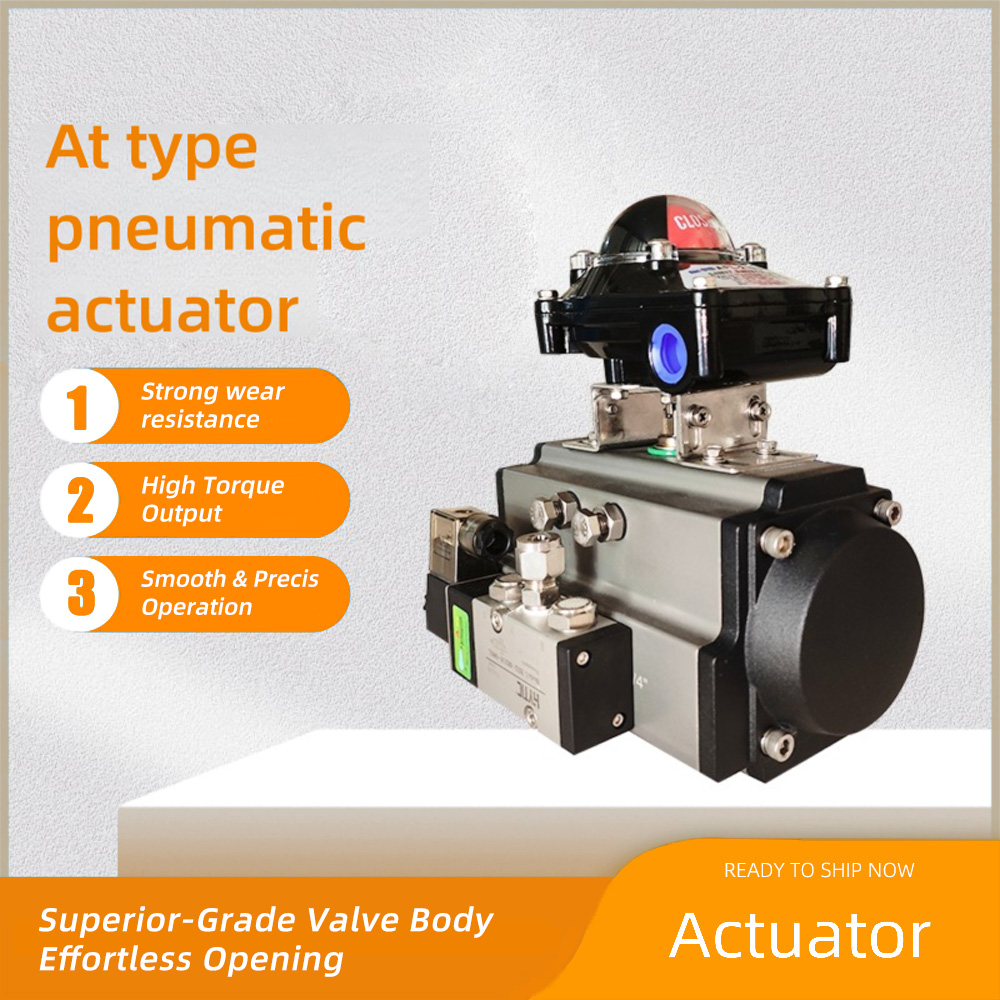

Алюминиевый пневматический привод двойного действия AT — высокопроизводительный пневматический привод (и легкая альтернатива тяжелым гидравлическим приводам) — представляет собой передовую технологию промышленной автоматизации, предназначенную для точного управления жидкостью в системах автоматических регулирующих клапанов. Этот привод, оснащенный корпусом из высокопрочного алюминиевого сплава, обеспечивает исключительную устойчивость к коррозии, сохраняя при этом легкую конструкцию, что делает его предпочтительным выбором для производителей клапанов, производящих клапаны, сертифицированные по стандарту ISO 9001 и клапаны, сертифицированные TS. Его оптимизированный пневматический механизм двойного действия работает в стандартном диапазоне промышленного давления воздуха от 0,4 до 0,7 МПа, обеспечивая надежный двунаправленный крутящий момент без необходимости использования пружины — идеально подходит для привода промышленных регулирующих клапанов в отраслях с непрерывным процессом.
Эта серия приводов, доступная в различных размерах от моделей ATD52 до ATD350, подходит для различных конфигураций промышленных регулирующих клапанов, включая пневматические шаровые краны, дроссельные заслонки и даже задвижки нестандартного размера. Стандартизированный монтажный интерфейс ISO обеспечивает прямую совместимость с четвертьоборотными пневматическими шаровыми кранами и дроссельными клапанами на предприятиях химической переработки, нефтепереработки и водоочистки, что соответствует потребностям интеграции как стандартных, так и заказных регулирующих клапанов. Алюминиевая конструкция обеспечивает естественную невосприимчивость к электромагнитным и радиочастотным помехам и сертифицирована по неискрящей безопасности, что делает ее идеальной для установок во взрывоопасной среде (эквивалент ATEX для зоны 2), где клапаны, сертифицированные TS, часто являются обязательными.
В работе используется преобразование энергии сжатого воздуха через прецизионные двойные камеры — основное преимущество технологии пневматического привода по сравнению с системами гидравлического привода, в которых используются резервуары с жидкостью. Сжатый воздух поступает в специальные порты и поворачивает центральный приводной вал на 90 градусов (идеально подходит для четвертьоборотных автоматических регулирующих клапанов), а выпуск воздуха из противоположной камеры завершает цикл. Эта эффективная конструкция обеспечивает быстрое срабатывание клапана в течение 2–3 секунд при давлении 6 бар, создавая при этом крутящий момент от 15 Нм до 850 Нм во всем диапазоне размеров, что достаточно для привода небольших дроссельных заслонок и пневматических шаровых кранов среднего размера. Необслуживаемая конструкция оснащена самосмазывающимися подшипниками и выходными валами с тройным уплотнением, которые выдерживают непрерывную работу при температуре окружающей среды от -20°C до 80°C, обеспечивая долговечность клапанов, сертифицированных по стандарту ISO 9001, в суровых условиях.
Гибкость установки повышается за счет нескольких точек интеграции аксессуаров, которые поддерживают оптимизацию автоматического регулирующего клапана. Пользователи могут установить: электромагнитные клапаны (3/2-ходовые или 5/2-ходовые) для электрического управления, регуляторы воздушного фильтра (блоки FRL) для обеспечения подачи чистого и сухого воздуха, механические или бесконтактные концевые выключатели для обратной связи по положению, электропневматические позиционеры (вход 4–20 мА) для пропорционального управления и маховики ручного управления для аварийного режима — все это необходимо для плавной интеграции со специальными регулирующими клапанами, разработанными производителями клапанов.
Коррозионностойкие свойства привода (поверхности из анодированного алюминия, внутренние детали из нержавеющей стали, уплотнения из HNBR) обеспечивают долговечность в агрессивных средах — идеально подходят для пневматических шаровых кранов и задвижек, работающих в соленой воде, кислотных парах или в условиях высокой влажности. Для ввода в эксплуатацию на месте требуются только базовые пневматические соединения с использованием стандартных портов 1/4 дюйма NPT или G1/4 дюйма, а симметричная конструкция позволяет регулировать ориентацию на 180 градусов для установки в ограниченном пространстве с промышленными регулирующими клапанами. Для достижения оптимальной производительности установите блоки подготовки воздуха на входе (40-микронные сажевые фильтры, регуляторы давления с манометрами) — стандартная практика поддержания надежности сертифицированных TS клапанов и систем автоматических регулирующих клапанов.
